Présentation

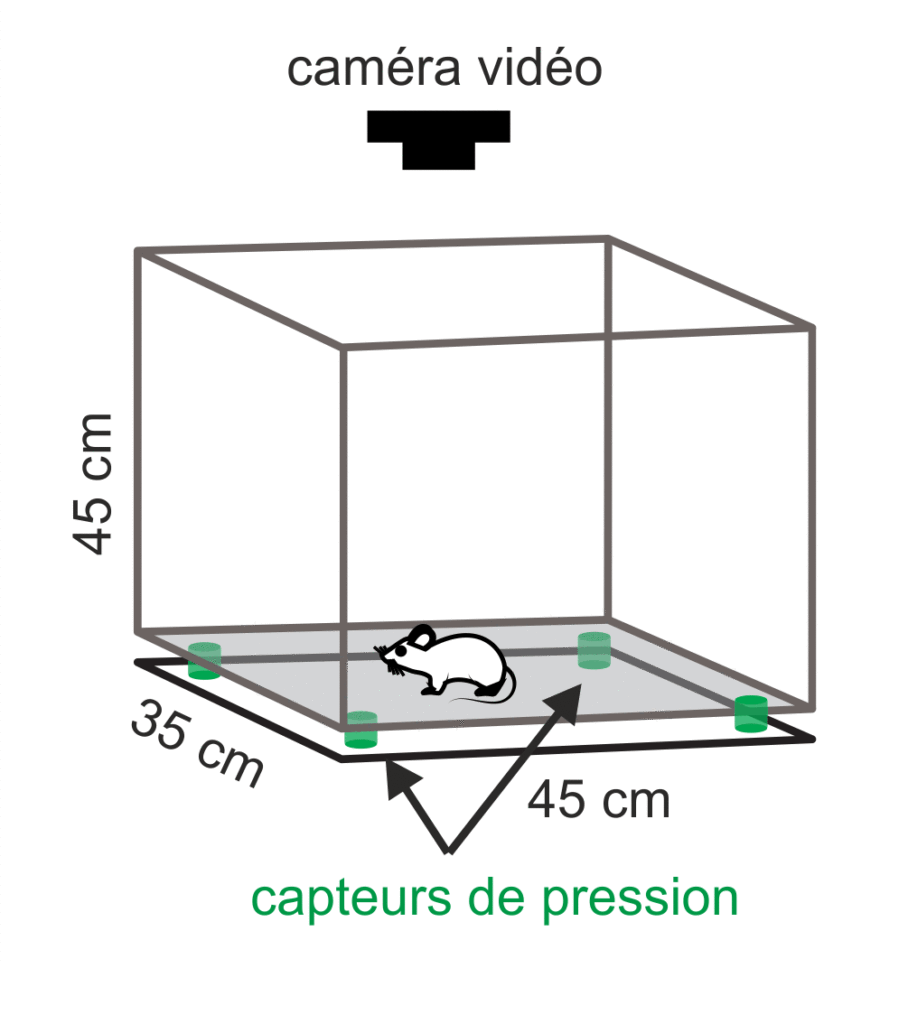

L’animal se déplace librement sur une plateforme (open field, ici 35×45 cm pour la souris), posée sur des capteurs de pression ultra-sensibles.
Pour une description détaillée du système et plusieurs exemples d’application, cf Carreno Munoz et al., 2022 (lien ici)
Le comportement est enregistré de façon synchronisée en vidéo pour avoir le corrélat comportemental exact des signaux issus des capteurs piézoélectriques.

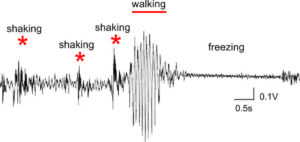

Chaque mouvement se traduit par des changements de pression sur le sol, détectés par les capteurs de pression placés sous la plaque.

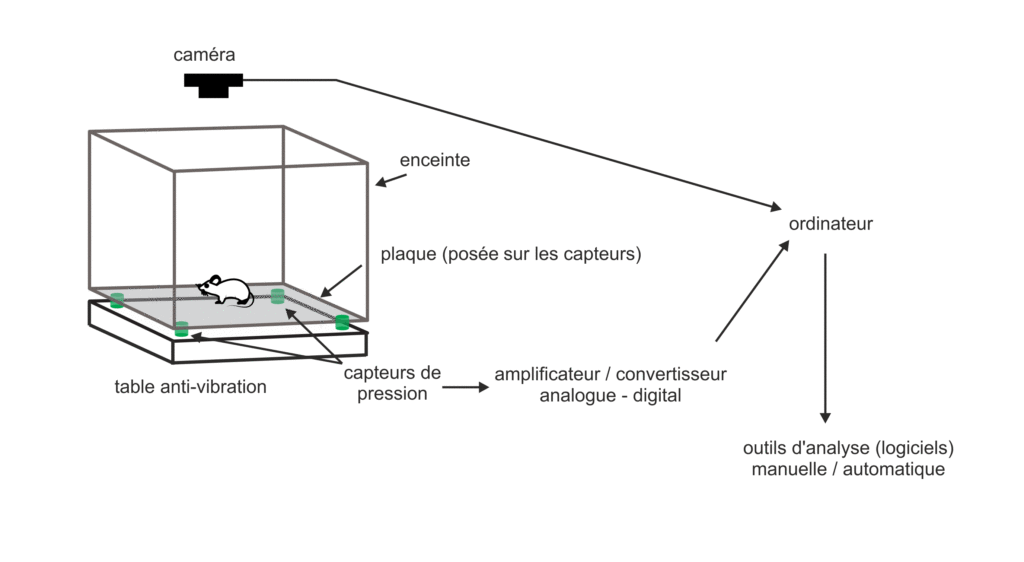

Composants : Éléments matériels du système Phenotypix
Le système complet d’investigation comportementale comporte :
- Une enceinte comportementale, par exemple en plexiglass transparent, 45cm de hauteur, panneau latéral ouvrant pour l’insertion et le retrait de l’animal
- 4 capteurs de pression
- Une plateforme (sol) reposant sur les capteurs
- Une table anti-vibration
- Un amplificateur + convertisseur analogue/digital pour la numérisation des signaux de pression
- Une caméra (position au dessus et / ou latérale) pour la visualisation de l’animal
- Un ordinateur d’acquisition pour l’enregistrement simultané des signaux de pression et vidéo
- Des outils d’analyse permettant :
- De visualiser les enregistrements (vidéo et signaux de pression synchronisés)
- D’analyser de façon automatique la position de l’animal (coordonnées XY, vitesse de déplacement)
- De détecter et quantifier de façon manuelle ou automatique (traitement du signal, décomposition temps-fréquence) des comportements spécifiques (par exemple tremblements, décours temporel de l’impulsion de chaque pas dans la locomotion, de chaque mouvement de toilettage, etc…)
Applications
Cœur & Respiration
Validation sur l’animal anesthésié

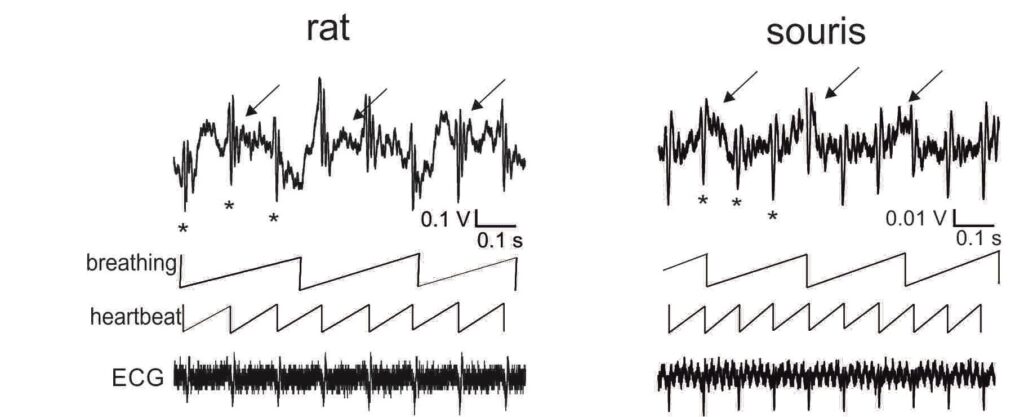

Validation sur l’animal anesthésié (rat / souris) de la détection des signaux cardiaques et respiratoires par enregistrements électro-cardiographique (ECG)
Animal vigile (au repos)

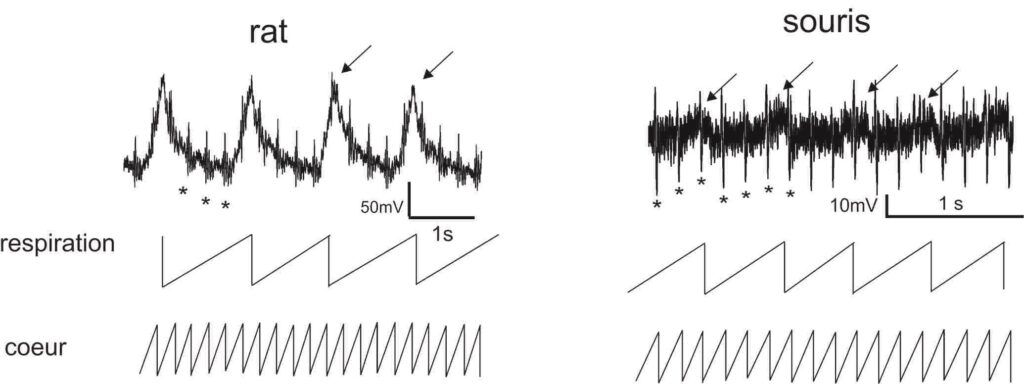

Signal de respiration et battements cardiaques au repos chez le rat (à gauche) et la souris (à droite)
Locomotion

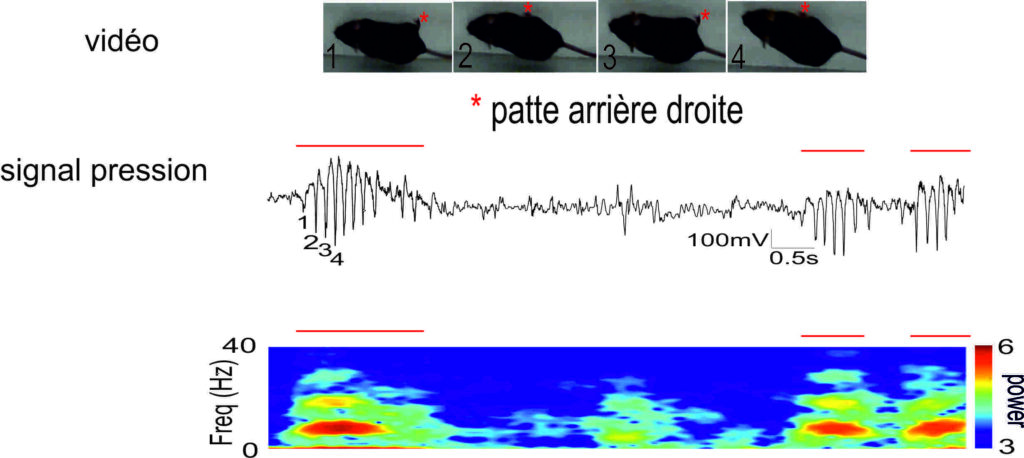

Lors de la marche, le signal de pression montre la dynamique temporelle des appuis au cours de chaque pas.
Prix
Le système est modulaire et permet une grande flexibilité de configuration (taille, nombre de capteurs, formes de l’enceinte, accessoires, etc…). N’hésitez pas à nous contacter pour discuter de vos besoins propres et obtenir un devis en conséquence.
Voici un exemple de configuration de base, pour un tarif de 19 000 €, pour un système comprenant :
- Une enceinte comportementale en plexiglass transparent, 45x35cm, 45cm de hauteur, panneau ouvrant pour l’insertion et le retrait de l’animal
- 4 capteurs de pression
- Une plateforme (sol) reposant sur les capteurs
- Un amplificateur analogique 4 canaux (sortie ±10V)
Des logiciels d’analyse sont disponibles gratuitement (Freeware).
Peuvent être ajoutés :
- Une ou plusieurs caméras (position au dessus et / ou latérale) pour la visualisation de l’animal
- Un ordinateur d’acquisition pour l’enregistrement simultané des signaux de pression et vidéo
- Des outils d’analyse développés sur-mesure
- Table anti-vibration (indispensable pour des conditions optimales d’enregistrement)
Contactez-nous
RODDATA SAS
33360 QUINSAC, France
Téléphone : +33 (0)609555339
Siren : 851 955 021
NAF : 4669C
Pour toute question ou demande de devis, contactez-nous par email à l’adresse suivante :
Et pour une description détaillée du système et plusieurs exemples d’application, n’hésitez pas à consulter notre publication princeps (papier de méthode), Carreno Munoz et al., 2022 (lien ici)
